不锈钢材质的品质特性

不锈钢材质的品质特性

不锈钢材质的品质特性

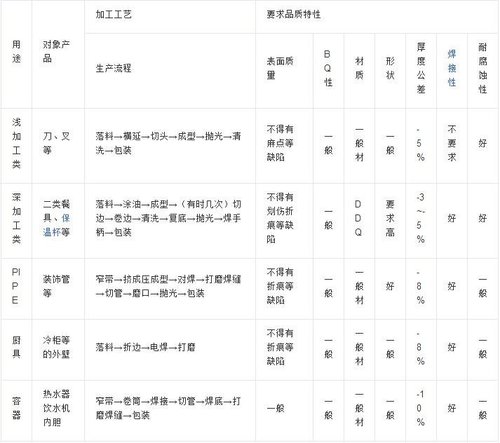

 厚度公差
一般来说不锈钢制品的不同,其要求原料厚度公差也各不相同,象二类餐具和保温杯等,厚度公差一般要求较高,为-3~5%,而一类餐具厚度公差一般要求-5%,钢管类要求-10%,宾馆用冷柜用材厚度公差要求为-8%,经销商对厚度公差的要求一般在-4%~6%间。同时产品内外销的不同也会导致客户对原料厚度公差要求的不同。一般出口产品客户的厚度公差要求较高,而内销企业对厚度公差要求相对较低(大多出于成本方面考虑),部分客户甚*要求-15%。
焊接性
产品用途的不同对焊接性能的要求也各不相同。一类餐具对焊接性能一般不做要求,甚*包括部分锅类企业。但是绝大多数产品都需要原料焊接性能好,象二类餐具、保温杯、钢管、热水器、饮水机等。
耐腐蚀性
绝大多数不锈钢制品要求耐腐蚀性能好,象一、二类餐具、厨具、热水器、饮水机等,有些国外商人对产品还做耐腐蚀性能试验:用NACL水溶液加温到沸腾,一段时间后倒掉溶液,洗净烘干,称重量损失,来确定受腐蚀程度(注意:产品抛光时,因砂布或砂纸中含有Fe的成分,会导致测试时表面出现锈斑)
抛光性能
当今社会不锈钢制品在生产时一般都经过抛光这一工序,只有少数制品如热水器、饮水机内胆等不需要抛光。因此这就要求原料的抛光性能很好。影响抛光性能的因素主要有以下几点:
①原料表面缺陷。如划伤、麻点、过酸洗等。
②原料材质问题。硬度太低,抛光时就不易抛亮(BQ性不好),而且硬度太低,在深拉伸时表面易出现桔皮现象,从而影响BQ性。硬度高的BQ性相对就好。
③经过深拉伸的制品,变形量极大的区域表面也会出小的黑点和RIDGING,从而影响BQ性。
耐热性能
耐热性能是指高温下。
碳的影响:碳在奥氏体不锈钢中是强烈形成并稳定奥氏体且扩大奥氏体区的元素。碳形成奥氏体的能力约为镍的30倍,碳是一种间隙元素,通过固溶强化可显著提高奥氏体不锈钢的强度。碳还可提高奥氏体不锈钢在高浓氯化物(如42%MgCl2沸腾溶液)中的耐应力腐蚀的性能。
但是,在奥氏体不锈钢中,碳常常被视为有害元素,这主要是由于在不锈钢和耐蚀用途中的一些条件下(比如焊接或经450~850℃加热),碳可与钢中的铬形成高铬的Cr23C6型碳化合物从而导致局部铬的贫化,使钢的耐蚀性特别是耐晶间腐蚀性能下降。因此。60年代以来新发展的铬镍奥氏体不锈钢大都是碳含量小于0.03%或0.02%超低碳型的,可以知道随着碳含量降低,钢的晶间腐蚀敏感性降低,当碳含量低于0.02%才具有*明显的效果,一些实验珠光还指出,碳还会增大铬奥氏体不锈钢的点腐蚀分倾向。由于碳的有害作用,不仅在奥氏体不锈钢冶炼过和中应按要求控制尽量低的碳含量,而且在随后的热,冷加工和热处理等过程中也在防止不锈钢表面增碳,且免铬的碳化物析出。
